環境対策「ケスマック」「ミストグリップ」は最適です。

環境問題について法改正による大気汚染防止法特定悪臭物質への臭気対策熱中症対策、そして近隣者・行政、また労働環境改善問題からの苦情対策で悩んでおられませんか?

油煙や臭気対策装置としてはスクラバーや電気集塵機、フィルター式、また燃焼式による処理が主流ではありますが、今までの装置では頻繁なメンテナンスも必要であったり、ランニングコストが高くつく場合、また電気や燃焼式では最近特に多く聞くダクト火災の危険性もあります。

これに対してケスマック及びミストグリップは、基本スクラバーの方法ではありますが、まったく新しい方法で今までのスクラバーでは対応出来なかった粉じん・油煙・臭気までをも回収。

気液接触率は従来のスクラバーに比べて大幅アップ。かつ高圧循環ポンプでエジャクター方法の為、ブロアーの必要が無くメンテナンス性も大幅に向上。

水と電力と物質により若干量の中和剤だけで排気処理が可能なため、フィルター式や燃焼式・電気集塵機に比べランニングコストははるかに安く抑える事が出来、また、ダクト火災による装置の被害も防げます。

我々の様な染色工場のテンター加工から発生する油煙だけでなく、金属加工場の焼き入れ焼き戻し時の油煙、揚げ物工程でのフライヤー油煙、臭気では食品工場の臭気対策から製造業の硫酸ミスト・フェノール・アンモニア・メルカプタン・硫化水素・アミン類、ホルマリン多消費型工場から出るホルムアルデヒド・DOP可塑剤ミスト・アルコール類など、あらゆる排気物質に対応するなど汎用性も高いことにあります。

市街地に隣接する工場にとって、排気をめぐる近隣住民とのトラブルや、工場内外での労働環境での問題は避けたい事態です。その意味でも今後もケスマックとミストグリップの必要な場所で、多いに活躍する可能性はまだまだあると思われます。

貴社工場の環境対策「ケスマック」ミストグリップ」を是非ご検討ください。



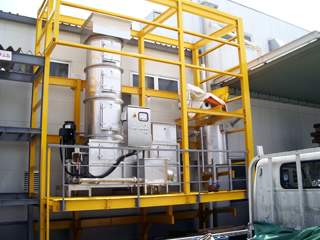

水流式環境改装置「ケスマック」「ケスマック2D」「ケスマック4D」

油煙臭気蒸気粉塵など、これらの問題は工場の内外を問わず、また、スーパーマーケットの調理室、焼き鳥・焼肉といった店舗から、工場現場の粉塵対策、地下水の有機溶剤の除去などに至るまで幅広く要求されています。また新開発されたケスマック4Dでは、高圧水流と高気液接触機構により、従来機の処理能力を大幅に改善しました。今まで不可能な分野や、不満足な部分も改善され、各方面で活躍しております。
GRUNDFOS社製の立形多断うず巻ポンプが生み出す1平方cmあたり11kgという高圧ジェット水流をノズルから噴射し、そこに生じる吸引力(エジェクター効果)で排気を消煙筒に引き込み、粉塵や臭気の元となる粒子を本体受水槽に回収する装置です。つまりブロアー要らずでケスマック単体で処理が可能。

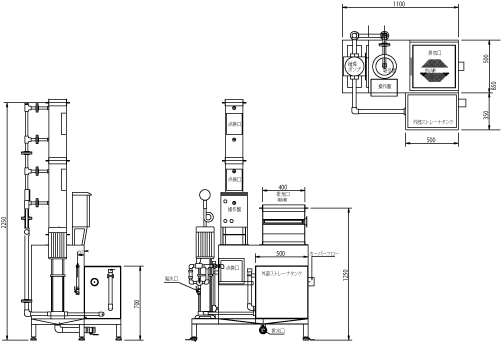

ケスマック基本構造 ※図面はケスマック4D(4段ノズルのタイプ)

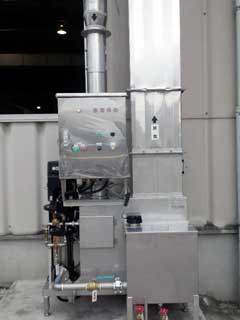

ケスマックKS3-4D(処理能力30/min) ※朝日加工仕様 参考図
従来のスクラバーに比較すると図面の通り非常にコンパクトな設計となっております



水流式環境改善装置「ケスマック」・「ミストグリップ」の新提案。世界一エコロジーで、究極の水流環境装置として、マイクロバブルとオゾンの利用で、脱臭力・除菌力に効果。また、今まで回収出来なかった細かい油煙にも対応し、タンク内のスカム・スラッジも効率よく回収出来ます。詳しくは左画像をクリックしてPDFをご覧ください。

朝日加工株式会社販売「ケスマック」製品仕様

標準装備品
本体及び付属部品:SUS 304製(SUS316は別注)、外部ストレーナタンク、排気口:水滴防止メッシュフィルター組み込み、自動給水弁、圧力計、簡易流量計・GRUNDFOSポンプ全閉屋外型モーター(AC 3P 200V)SUS304仕様(SUS316は別注)、空転防止装置(SUSセンサー)・防滴型SUS製制御盤

<<ポンプ以外は全てMade in Japan>>

※朝日加工鰍ナ販売する「ケスマック」は、全て独自のカスタマイズを行っております

※「ケスマック」はオーダーメイドで作られております。その為風量及び装置サイズは個々打ち合わせにより変更致しております。詳しくはお問い合わせください

【ケスマック仕様】:単体臭気・熱気・粉じん向け

品番
KS-1
KS-2
KS-3
KS-4
KS-5
KS-6
KS-7
KS-8
KS-9
KS-10
能力 風量
m3/min
5.5
11
30
60
85
120
150
200
250
300
締切静圧 mm/Aq
150
120
100
90
90
90
90
90
90
90
取合寸法 締切静圧 mm/Aq
150
120
100
90
90
90
90
90
90
90
吸引口
65A
100A
150A
250A
Ф300
Ф350
Ф400
Ф450
Ф500
Ф550
排気口
mm
400*400
400*400
400*400
500*500
600*600
700*700
800*800
900*900
1000*1000
1200*1200
排水口
バルブ付
25A
25A
25A
32A
32A
32A
40A
50A
65A
65A
オーバーフロー口
25A
25A
25A
65A
65A
65A
65A
65A
65A
65A
ノズル本数
1本
ポンプ能力
kW(50Hz)
1.1
2.2
3.0
4.0
5.5
7.5
7.5
11
11
15
ポンプ能力
kW(60Hz)
1.5
2.2
4.0
4.0
5.5
7.5
7.5
11
11
15
循環水量
L/min
20
40
80
110
170
210
230
300
350
400
貯水量
L
80
80
80
150
200
250
560
1250
2000
2000

消去筒の点検口はKS-3型以上に標準付属します

吸引及び排気口との接続ダクト以後のレイアウトにより能力低下致します

上記以外の能力は別注にて承れます(1台の装置につき700m3/minが最大)

【ケスマック4D仕様】:複合臭気・油煙・蒸気・粉じん向け

※2本ノズルの「ケスマック2D」タイプは特注対応となります

品番
KS3-4D
KS4-4D
KS5-4D
KS6-4D
KS7-4D
KS8-4D
KS9-4D
KS10-4D
能力 風量
m3/min

30
60
85
120
150
200
250
300
締切静圧 mm/Aq
250〜300
取合寸法 吸引口呼び径
150A
250A
Ф300
Ф350
Ф400
Ф450
Ф500
Ф550
排気口呼び径
mm

400*400
500*500
600*600
700*700
800*800
900*900
1000*1000
1200*1200
排水口
バルブ付

32A
40A
50A
50A
50A
65A
65A
65A
オーバーフロー口
25A
65A
65A
65A
65A
65A
65A
65A
ノズル本数
4本
ポンプ能力
kW(50Hz)

5.5
11
15
18.5
18.5
22
30
30
ポンプ能力
kW(60Hz)

5.5
11
15
18.5
18.5
22
30
30
循環水量
L/min

224
280
476
588
700
840
980
1120
貯水量(約)
L

160
500
550
700
900
1200
1300
1700

消去筒の点検口は標準装備

吸引及び排気口との接続ダクト以後のレイアウトにより能力が低下致します。

上記以外の能力は別注にて承れます(1台の装置につき600m3/minが最大)

【特 記】製品改良のため、仕様および外観が予告なく変更される場合がありますので、ご了承下さい

水の力で油煙除去に特化した、液化回収装置「ミストグリップ」


「ケスマック」だけでは充分に除去できなかった油煙などを高回収。水を主体とした捕集方式のため低コスト。水噴流の渦は300mm厚の層流。8段の多層型噴流水の組み合わせが、強力な吸着を発揮。

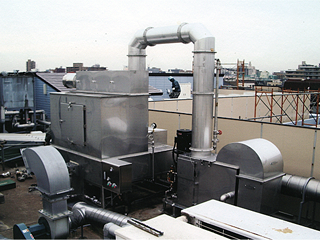

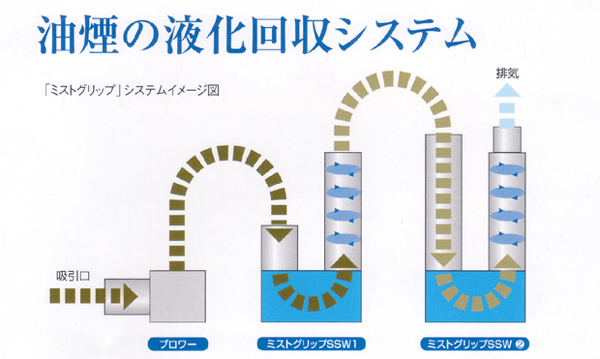

ケスマックの基本原理開発を加えたのがミストグリップです。ミストグリップは、引き込みファンで吸引した排気を、霧状の高圧ジェット水流がスパイラル状に循環する消去筒内に通すことで油煙の原因物質を捕集する装置で、「ケスマック」に比べて吸気ファンが必要な分、ファン駆動用の電力が必要になりますが、消去筒内で排気ジェット水流に接する時間が長くなることで、回収効果が良くなりました。



※画像は2台直列での想定

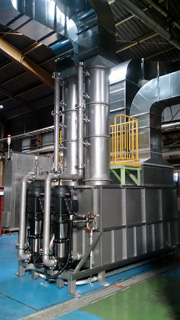

MG-SSW200(200/min)※画像は油煙対策として弊社阪和工場に導入(見学可能)



【ミストグリップ 製品仕様】

標準装備品
本体及び付属部品:SUS 304製、外部ストレーナタンク、排気口:水滴防止メッシュフィルター組み込み、自動給水弁、圧力計、簡易流量計・渦巻ポンプ全閉屋外型モーター(AC 3P 200V)、空転防止装置(SUSセンサー)・防滴型SUS製制御盤

※「ミストグリップ」は朝日加工鰍フみの販売となります。「ミストグリップ」も「ケスマック」同様個々のお客様に合わせたカスタマイズを行い、オーダーメイドで製造されております。その為風量及び装置サイズは個々打ち合わせにより変更致しております。詳しくはお問い合わせください

※「ミストグリップ」は別途処理能力分のブロアーが必要となります

型番
処理量(m3/min)
動力(kw)
循環水量(L)
ノズル数
MG-SSW-30
30
7.5
200
32
MG-SSW-60
60
11
320
32
MG-SSW-85
85
11
400
40
MG-SSW-120
120
15
500
48
MG-SSW-150
150
18.5
600
48
MG-SSW-200
200
22
800
80
MG-SSW-250
250
30
1000
80
MG-SSW-300
300


【特 記】製品改良のため、仕様および外観が予告なく変更される場合がありますので、ご了承下さい

区分 化学物質等 開発状況
作業環境改善 粉塵・臭気 多業界で使用中 除去率99%
  油煙 多業界で使用中 除去率90%
  黒煙 多業界で使用中 除去率50〜80%(煙の性質により異なります)
  蒸気・熱気・水滴 大幅な改善
化学物質処理 ホルムアルデヒド(ホルマリン) 化学工業 中和処理 除去率90%除去
  DMF(ジメチルホルムアミド) フィルム加工業 除去率90%
  DOP(フタル酸ジオクチル) 塩ビ含浸(テント製造業) 除去率99%
  アミン類 各種業界 中和処理 除去率95%
  塩素ガス(臭気) ウレタン加工 中和処理 除去率100%(NaOHに化学変化)
  IPA(アルコール類) 水溶解 95%除去
  次亜塩素臭気 印刷業・食品業界 水溶解 除去率90%
  過酸化水素(漂白剤) 食品工業(殺菌) 分解処理 除去率99%
  アクリル酸 樹脂加工(塗装) 除去率85%
特定悪臭物質 アンモニア 各種業界 中和処理 除去率95%
  メチルメルカプタン 食品加工・繊維業 中和処理 除去率100%(NaOHに化学変化)
  硫化水素 食品工業 中和処理 除去率100%
  硫化メチル 畜産業界 中和処理 70%以上消臭効果あり
  二硫化メチル 化学工場 中和処理 70%以上消臭効果あり
  トリメチルアミン 水産缶詰製造工場 中和処理 90%以上消臭効果あり
  アセトアルデヒド 塗装業 中和処理 除去率99%
有機溶媒回収 トルエン 回収装置開発中(現行のシステムでは処理が不可能)
  キシレン 回収装置開発中(現行のシステムでは処理が不可能)

除去率に関しては平均値ではなく、弊社導入実績からのデータ測定で最大値を表記しております


導入業種 実施例業態 処理対象物
食品加工
コンビニ・スーパー向け弁当
米菓フライ加工/乳業アイスクリーム製造
各種タレ加工
油揚げ加工
飲料水/ジャム加工
冷凍食品
製麺加工
ソース・スパイス加工
カット野菜
チーズ製造
蒸気・臭気・湿度・冷却
油煙・臭気・粉じん
にんにく臭気
油煙処理・酸化臭
過酸化水素・そのほか殺菌工程
醤油・油噴霧加工
水分除去・省エネ
各種スパイス臭気等
塩素臭気処理・たまねぎ臭気
塩分除去
魚粉加工・動物残渣処理業・堆肥
魚粉製造
生ごみ処理
家畜加工・家畜残渣加工
油脂加工
食肉加工
堆肥
ペットボトル再生工場
アンモニア・アミン・メルカプタン
アンモニア・アミン・メルカプタン
アンモニア・アミン
アンモニア・アミン・メルカプタン
生臭み
アンモニア・アミン
油煙(フレーク工程)
化学薬品処理・乾燥加熱処理関連
染色加工
フィルム加工・塗装
塩ビ処理加工
樹脂加工(メラミン)
スポンジ製造
バッテリー充電工程
油煙処理
油煙処理(DMF・塩素ガス・ホルムアルデヒド
DOP可塑剤油煙
ホルムアルデヒド・フェノール
ホルムアルデヒド
硫酸ミスト
ゴム加工関連・加硫加工 パッキン加工・タイヤ加工・その他 硫化水素・二硫化メチル・油煙・室内排気
焼き入れ加工 電気炉焼き入れ焼き戻し・鋳型加工・高周波焼き入れ 油煙・臭気・硫化水素処理
機械加工・半導体関連 表面処理加工・メッキ加工 塩酸・硫酸・硝酸処理


※当社納入の一例となり、全てではありません

※画像掲載の会社様への工場見学依頼はお断り致しております

※画像掲載の会社様の名称は公表致しません

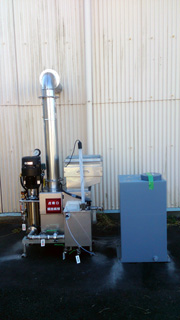

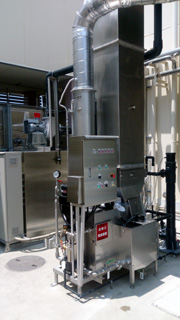

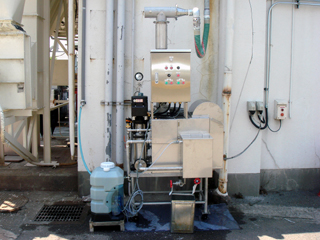

ケスマックKS-1
製薬業
臭気対策】
5.5㎥/min

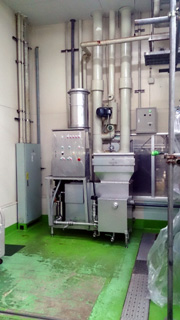

ケスマックKS-2
化学薬品製造業
アミン臭気対策】
11㎥/min+薬注

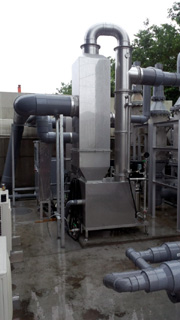

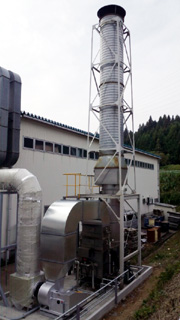

ケスマックKS-3×2台・KS-4(SUS316仕様)
堆肥施設
アンモニア臭気対策】
30㎥/min・60㎥/min+薬注システム

ケスマックKS-3(SUS316仕様)
堆肥施設
臭気酸性処理対策】
30㎥/min+薬注システム

ケスマックKS-3(SUS316仕様)
堆肥施設
臭気アルカリ性処理対策】
30㎥/min+薬注システム

ケスマックKS-3
チーズ・乳製品製造業(出荷前)
蒸気対策】
30㎥/min

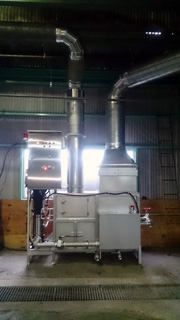

ケスマックKS3-4D
機械製造業
【製造工程乾燥炉白煙対策】
30㎥/min

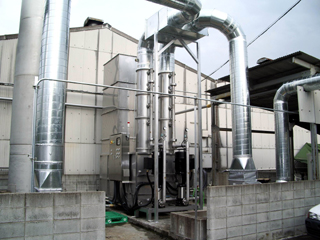

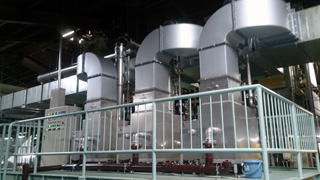

ケスマックKS40-4D×3台
繊維加工業
フェノール及び排気対策】
40㎥/min+薬注システム

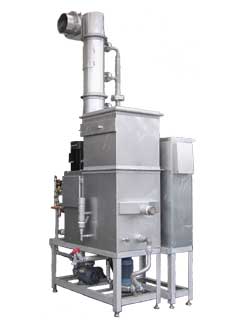

ケスマックKS40-DS
廃プラリサイクル業
油煙対策】
40㎥/min+マイクロバブル+薬注システム

ケスマックKS-4
漢方薬製造業
排気対策】
60㎥/min+流水殺菌酸化装置

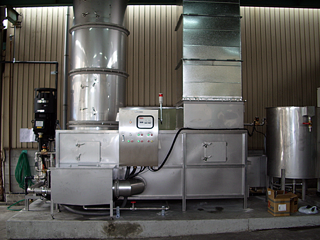

ケスマックKS-5
染色加工業
ホルムアルデヒド臭気対策】
85㎥/min

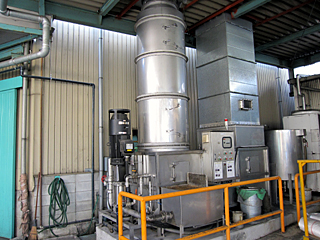

ケスマックKS-5
染色加工業
アンモニア臭気対策】
85㎥/min

ケスマックKS-6
洋菓子製造業
臭気・煤対策】
120㎥/min

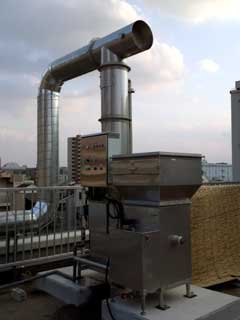

ケスマックKS-6
食品加工業
調理臭気対策】
120㎥/min

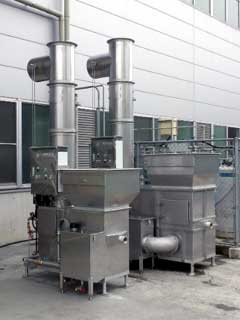

ケスマックKS-6/KS-7
金属加工業
熱気対策】
120/150㎥/min

ケスマックKS6-4D
繊維加工業
排煙対策】
120㎥/min

ケスマック4SW
不織布製造業
ホルムアルデヒド臭気対策】
500㎥/min

ケスマックKS600-4D
繊維加工業
臭気対策】
600㎥/min+薬注システム

ケスマックKS600-4D
繊維加工業
臭気対策】
600㎥/min

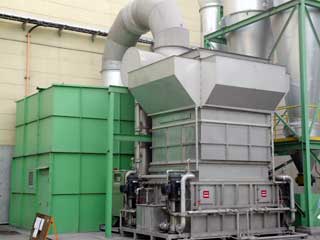

ケスマックKS1200-4D
鋼板製造業
硫化水素臭気対策】
1,200㎥/min+マイクロバブル+オゾン

ミストグリップMG-SSW-150
繊維整理業
油煙対策】
150㎥/min

ミストグリップMG-SSW-150
インテリア資材製造業
可塑剤油煙対策】
150㎥/min

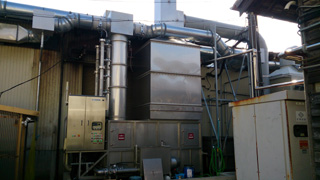

ミストグリップMG-SSW-200
染色加工業
油煙対策】
200㎥/min

ミストグリップMG-SSW-250×2
インテリア資材製造業
可塑剤油煙対策】
500㎥/min

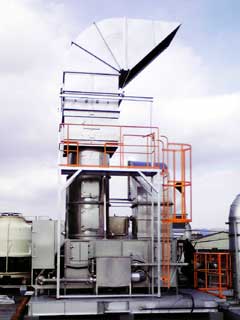

ミストグリップMG-SSW-300T
インテリア資材製造業
可塑剤油煙対策】
300㎥/min

ミストグリップS4-85+ケスマックKS-5
検査機関
パークロエチレン対策】
85㎥/min
■油煙処理(テスト機)■

■油煙処理(実機)■

■油煙処理(実機)■

■油煙処理(テスト機)■
蒸気なし→紫煙

蒸気あり→スチーム白煙

■ケスマック4Dによる油煙処理のご案内■

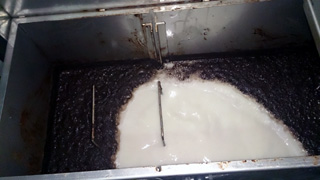

酸性の油煙ガス体を水に吸着させ回収しているタンク内の状況(大き目の泡が目立ちます)
同タンク内に苛性ソーダを薬注し、アルカリ側で排気を処理している状況(しゃばしゃばな泡が目立ちます)

■ケスマック4Dによる油煙処理のご案内■
排気ガスからの物質を水にエマルジョン化し、特に汚れた排気を分離し回収しているタンク内の状況
ケスマックミストグリップの主な特長
  1. ステンレス材を主に使用しているため、耐熱・耐水・耐塵性が優れている。
  2. 基本的に旧来の吸引装置が不要でイニシャルコストを削減できる。
  3. 装置のコンパクト化により、諸問題の発生源近くでスポット・分散改修ができるため、 風量が少なくすむ。
  4. フィルターがないため、各種の粉末を吸引しても目詰まりがなく 清掃が容易で衛生的。また、フィルター交換などにかかるランニングコストを抑えれる。
  5. コンパクトな設計で、ライン毎にセットできます。

ケスマック・ミストグリップに【+】プラス(代表例)
薬注システム(潟Cワキ製)※正規代理店

対象物質によっては、装置循環水に回収したものを化学的に物質を変えてしまうことで、臭気が低減します(例:アンモニア×希硫酸=硫安で無臭化)。

そこでケスマックと併用で薬注システムを導入することで、タンク内循環水のpH管理を行ったり、消臭剤(共立製薬叶サエポリオン等)との併用で、より高い脱臭効果を得たり、通常浄水でしか使えなかった循環水にスライムコントロール剤を薬注する事で、今まで使えなかった工水や地下水の利用が可能になります。

また装置自身でpH管理を行う事で、排水(及び排水処理場)への負担を低減することが行えます。


マイクロバブル

加圧浮上により、エマルジョン化された油煙や粉じんなどの回収物質を、より効率良くタンク内で分離し回収したり、ラジカルにより脱臭効果を高めたりします。

また本体の洗浄能力もマイクロバブルを利用する事でアップし、通常週一〜最低月一の本体洗浄作業も簡素化し、配管の汚れやつまりも防ぐ事が出来ます。


オゾン

高い酸化還元力により、オゾンが効率良く脱臭効果を発揮します。

特に薬剤を使えない企業様・工場、特に食品工場での工場内などではオゾンを使う事で、安全で安心の効果が得られます。


流水殺菌酸化装置(日本施設叶サ)

ケスマックの循環水をUVランプ槽に循環させる事で、酸化還元により殺菌はもちろんの事脱臭効果も高めます。また、ランプから発生する活性酸素またはフリーラジカル発生効果は確実です。

循環水の水質維持能力も向上させる事が出来ます。

【処理フロー】1、気液接触率の高い「ケスマック」において臭気成分を水溶(エマルジョン化)→2、水溶(エマルジョン)化した水にUVとオゾンで活性酸素(励起酸素分子と酸素分子)またはOH(フリーラジカル)を生成(UVランプからは殺菌線[紫外線]が発せられています。紫外線[185nm]が空気中の酸素に当たる事でオゾン[O3]が発生します)→3、活性酸素またはOH(フリーラジカル)は水溶している有機物を炭酸ガスと硫酸または硝酸などに酸化分解(2で発生したオゾンを装置内で水中にバブリングさせ、紫外線[254nm]を当て活性酸素またはラジカルを発生させています)→4、多くの水を使用せず、無薬注にて脱臭。循環水に殺菌線を照射しているので、細菌類・ウイルスは繁殖しない。また循環水は腐敗しない。


グリーストラップ

装置で回収した物質をより効率良く回収する装置。

通常タンク内に浮遊した物質はオーバーフロー等で排水に流し込みますが、当装置をオーバーフローと排水管の間に挟みこむ事で、配管の閉塞も防げ、排水への負担も軽減できます。





■当設備に関するお問い合わせ■
朝日加工株式会社 環境エンジニアリング部門
一般建築業 機械器具設置工事業 大阪府知事 許可(般-26)第133142号
公益社団法人 におい・かおり環境協会(正会員営利法人)
〒541-0054 大阪市中央区南本町1丁目8番14号 堺筋本町ビル8階
電話:06-6271-2046(代表) FAX:06-6271-2060

当設備の製造元は泣潟bケンで、朝日加工鰍ヘ指定販売代理店として環境に対するエンジニアリングをお考えの皆様に、ケスマック・ミストグリップのご案内をさせて頂いており、特に大型装置では数ある代理店の中でもNo,1の導入実績がございます(ケスマック4D及びミストグリップに関しては弊社のみの取り扱いとなります)。

また、自社工場内にケスマック・ミストグリップを導入する他、代理店の中でも唯一国内外の各展示会に出展すると共に、ケスマック・ミストグリップのテスト機も所持し、そして他代理店には無いケスマック専属の営業担当者が、環境改善装置(臭気コンサルタント含む)のプロフェッショナルとして相談からテスト、そして設備導入、装置運転のノウハウまで一貫で行っております。
